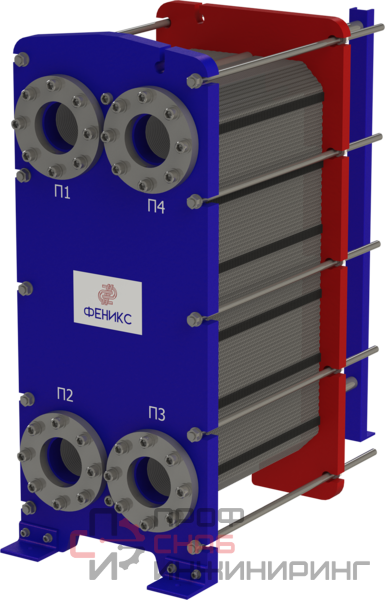

Теплообменник пластинчатый разборный Phoenix 16761 SAPR-22L-E-11
Разборный пластинчатый теплообменник Phoenix 16761 SAPR-22L-E-11 серии APR-22 с фланцевым подключением DN 100 мм и компоновкой TK оснащён 11 пластинами из нержавеющей стали AISI316 толщиной 0,5 мм, общей площадью теплообмена 2,34 м² (по 0,24 м² на пластину), с уплотнением EPDM и объёмом 7,5 л; рассчитан на рабочие температуры от –30 до +165 °C, давление до 16 бар и максимальный расход 160 м³/ч, рабочие среды — вода/вода, температурные режимы греющего и нагреваемого контуров: 120/90 °C и 5/60 °C соответственно, с расходами 20 и 11,02 т/ч, типоразмер аналога — НН№22-A4A.
| Номинальный диаметр (DN), мм | 100 |
| Тип присоединения | Фланцевое |
| Максимальное рабочее давление, бар | 16 |
| Серия | APR-22 |
| Материал уплотнения | EPDM |
| Максимальный расход Qmax, м³/ч | 160 |
| Количество пластин | 11 |
| Максимальная рабочая температура, °C | 165 |
| Площадь одной пластины, м2 | 0.24 |
| Объем, л | 7.5 |
| Площадь теплообмена, м2 | 2.34 |
| Толщина пластины, мм | 0.5 |
| Материал пластины | AISI316 |
| Минимальная рабочая температура, °C | -30 |
| Типоразмер аналога | НН№22 - A4A |
| Компоновка | TK |
| Материал фланцев, патрубков | Углеродистая сталь |
| Температура на входе греющего контура, °C | 120 |
| Температура на выходе греющего контура, °C | 90 |
| Температура на входе нагреваемого контура, °C | 5 |
| Температура на выходе нагреваемого контура, °C | 60 |
| Греющая среда | Вода |
| Нагреваемая среда | Вода |
| Расход греющей среды, т/ч | 20 |
| Расход нагреваемой среды, т/ч | 11.02 |
* Не является публичной офертой, в соответствии с Соглашением об использовании сайта. Фактическую цену, актуальное наличие, а также иные детали уточнит наш менеджер при рассмотрении Вашей заявки.
