Датчик давления воздуха Protherm

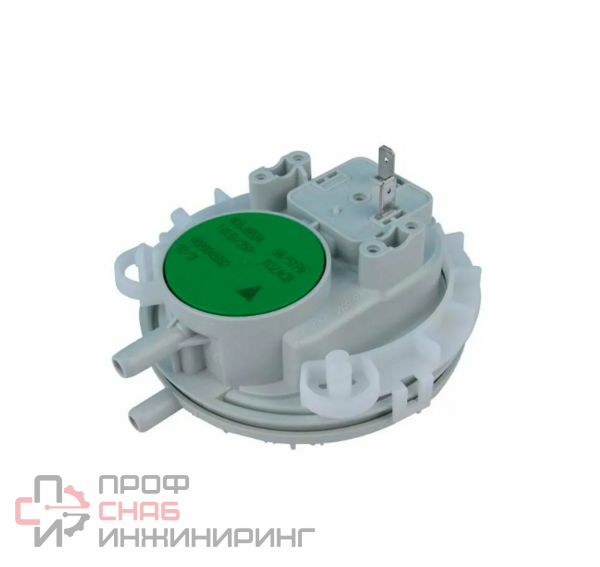

Прессостат (или дифференциальное реле давления дыма) контролирует работу вентилятора газового котла, процесс дымоудаления. Помимо этого, прессостат дает разрешение на работу горелки. Этот датчик представляет собой плоский корпус, внутренний объем которого разделен чувствительной мембраной, к которой присоединен трех контактный микро переключатель.Y-образная трубка служит для отвода конденсата. В корпусе прессостата на мембрану воздействует, с одной стороны, атмосферное давление воздуха, а с другой — давление дымовых газов, выбрасываемых вентилятором. Таким образом, объединяются два импульса давления (негативный и позитивный). Во время нормальной работы горелки работает вентилятор, который создает давление, воздействуя при этом на мембрану, которая перемещаясь, изменяет состояние микропереключателя из нормально-разомкнутого в состояние нормально-замкнутого.Во время поджига микропроцессор подает напряжение на контакты реле вентилятора, включая его в работу. После запуска вентилятора диафрагма реле давления меняет свое положение, по ходу переключая контакты микро переключателя. Замыкаются контакты c и по. Микропроцессор подключает секцию поджига и контроля пламени. После окончания работы котла контакты реле должны вернуться в исходное положение (контакты c и nc замкнуты). Устанавливается в модели котлов Protherm: Пантера 30 KTV19, Пантера 24 KТO18, Пантера 24 KТV18.
