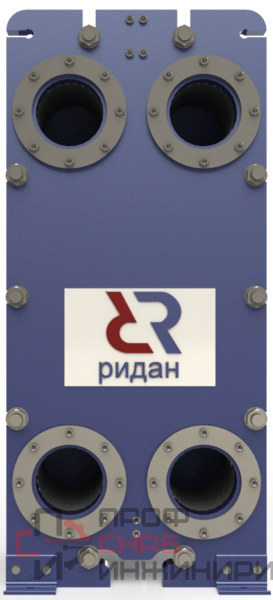

Теплообменник пластинчатый разборный Ридан 53655-НН-22-16-26-TK
Пластинчатый разборный теплообменник Ридан 53655-НН-22-16-26-TK предназначен для эффективного теплообмена между водными средами в системах отопления, горячего водоснабжения и технологического теплоснабжения. Конструкция включает 26 пластин из нержавеющей стали AISI 316 толщиной 0,5 мм, снабжённых уплотнениями из EPDM, устойчивыми к температурам от –30 до +165 °C и давлению до 16 бар. Общая площадь теплообмена составляет 6,24 м², площадь одной пластины — 0,24 м². Присоединение выполнено фланцевым способом (DN 100), компоновка — TK, что обеспечивает простоту монтажа и обслуживания. Теплообменник рассчитан на максимальный расход до 160 м³/ч и используется для нагрева воды с 50 °C до 60 °C при параметрах греющего контура 120/90 °C. Корпус и патрубки изготовлены из углеродистой стали, рабочий объём аппарата составляет 18,75 л.
| Номинальный диаметр (DN), мм | 100 |
| Тип присоединения | Фланцевое |
| Максимальное рабочее давление, бар | 16 |
| Серия | KBB-22 |
| Материал уплотнения | EPDM |
| Максимальный расход Qmax, м³/ч | 160 |
| Количество пластин | 26 |
| Максимальная рабочая температура, °C | 165 |
| Площадь одной пластины, м2 | 0.24 |
| Объем, л | 18.75 |
| Площадь теплообмена, м2 | 6.24 |
| Толщина пластины, мм | 0.5 |
| Материал пластины | AISI316 |
| Минимальная рабочая температура, °C | -30 |
| Компоновка | TK |
| Материал фланцев, патрубков | Углеродистая сталь |
| Температура на входе греющего контура, °C | 120 |
| Температура на выходе греющего контура, °C | 90 |
| Температура на входе нагреваемого контура, °C | 50 |
| Температура на выходе нагреваемого контура, °C | 60 |
| Греющая среда | Вода |
| Нагреваемая среда | Вода |
| Расход греющей среды, т/ч | 20 |
| Расход нагреваемой среды, т/ч | 60.63 |
