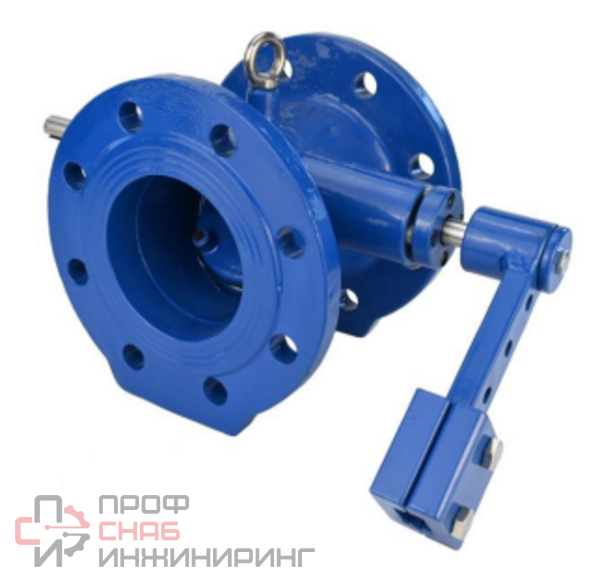

Клапан обратный DN.ru VCD1414E-F Ду100 Ру10 с наклонным диском и противовесом, фланцевый, поворотный, корпус - чугун, диск - чугун, уплотнение - EPDM

Клапаны обратные DN.ru VCD1313E-F с наклонным диском и противовесом предназначены для предотвращения изменения направления потока рабочей среды в трубопроводе в обратном направлении. Диск обратного клапана закреплен на оси, расположенной с эксцентриситетом относительно горизонтальной оси симметрии. При подаче среды в направлении под диск, клапан открывается, при этом диск удерживается в положении "открыто" за счет подъемной силы, возникающей от скоростного напора потока. После прекращения подачи среды диск плавно закрывается под действием собственного веса, создающего момент на закрытие из-за смещения центра тяжести дискового затвора относительно оси вращения. Противовес удерживает диск в полностью открытом состоянии, снижая сопротивление потока, а также способствует лучшему уплотнению в закрытом состоянии при малом давлении. Быстрое закрытие помогает избежать повреждения насоса из-за обратного оттока, медленное закрытие помогает избежать эффекта гидроудара, что защищает трубопровод.
