Индивидуальные тепловые пункты: структура, функционал, методы расчета

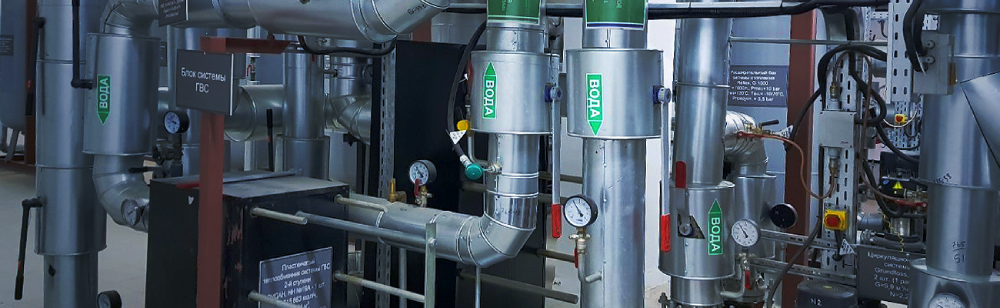

Индивидуальный тепловой пункт(ИТП) представляет собой комплект оборудования, который обеспечивает необходимые параметры и регулирует подачу теплоносителя в таких системах как отопление, горячее водоснабжение, вентиляция. Обычно ИТП располагается в подвале здания, однако существует возможность его установки в отдельном строении.

В данном материале подробно расскажем о компонентах, функциях, преимуществах, методах расчета и способах подключения ИТП.

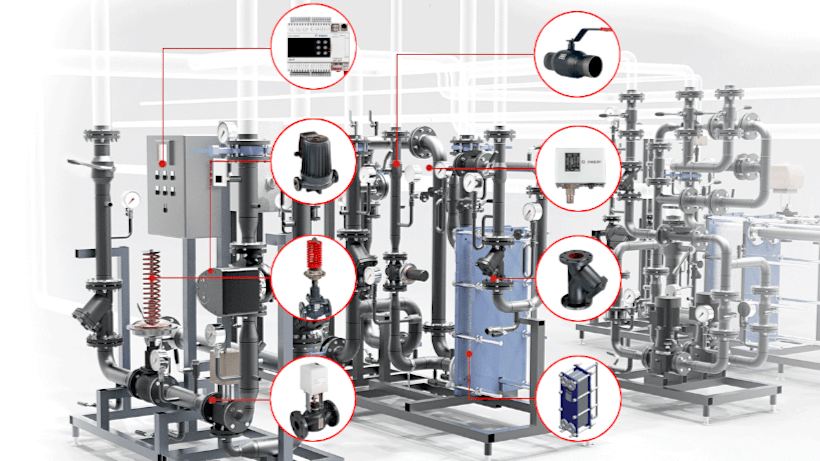

Состав оборудования во многом зависит от внутренних систем здания, требований ресурсоснабжающих организаций и прочих условий. В комплектацию индивидуального теплового пункта входят:

• теплообменное оборудование;
• запорная и регулирующая трубопроводная арматура;
• насосное оборудование;
• контрольно-измерительные приборы и средства автоматизации.

• Обеспечение необходимых параметров теплоносителя (температуры и давления);
• Равномерное распределение тепловой энергии среди потребителей;
• Учет объемов потребления ресурсов;
• Обеспечение безопасности внутренних систем в случае аварийных ситуаций;
• Контроль и регулирование температурных режимов.

Применение тепловых пунктов позволяет существенно сократить расход тепловой энергии. Это возможно благодаря автоматизации теплового пункта, в том числе погодозависимому регулированию. Все современные тепловые пункты отличаются высокой эффективностью и позволяют снижать затраты на тепловую энергию до 20-25 %.

Проектирование ИТП является важным аспектом формирования эффективной системы теплоснабжения зданий. Именно корректный расчет оборудования способствует повышению энергоэффективности и бесперебойной работе внутренних систем. Рассмотрим ключевые принципы и методики подбора.

Перед началом проектирования необходимо собрать базовые данные, включающие в себя:

• Характеристики тепловой сети: давление в подающем и обратном трубопроводе и температурный график;
• Потребности здания в тепловой энергии и горячей воде: тепловую нагрузку систем отопления и горячего водоснабжения.

Для упрощения проектирования ИТП специалисты компании Ридан разработали удобную программу подбора, позволяющую быстро получать предварительные результаты. ПО оперативно осуществляет подбор индивидуальных тепловых пунктов в блочном исполнении под заданные технические параметры, а удобный интерфейс облегчает ввод данных даже для неспециалиста.

Схема подключения определяется в зависимости от характеристик источника энергии и проекта самого здания. Условно схемы можно разделить на два основных типа: зависимую и независимую.

Зависимая — подразумевает поступление теплоносителя во внутренние системы непосредственно из источника тепловой энергии. Температура регулируется за счет смешивания с теплоносителем из обратного трубопровода.

Независимая — предполагает подключение через теплообменник, который служит для разделения контуров тепловой сети и внутренних систем здания.

При выборе предпочтительной схемы подключения учитываются следующие факторы: параметры источников, пьезометрический график, гидравлические режимы внутренних систем, требования ресурсоснабжающих организаций и т.д.

В современных многоквартирных домах ИТП все чаще заменяют центральные тепловые пункты благодаря своим неоспоримым преимуществам, среди которых повышение комфорта проживания и существенная экономия ресурсов. В отличие от централизованных систем, которые способны регулировать температуру только для целого комплекса зданий, индивидуальные тепловые пункты гарантированно обеспечивают более точный контроль и эффективное отопление.

Важно отметить, что в случае возникновения аварийных ситуаций на центральном тепловом пункте, все потребители энергетических ресурсов остаются без тепловой энергии. В случае же применения ИТП, за счет децентрализации систем, повышается надежность теплоснабжения в масштабах района.

Активное внедрение и использование индивидуальных тепловых пунктов способствует повышению качества отопления объектов промышленного и гражданского сектора.
